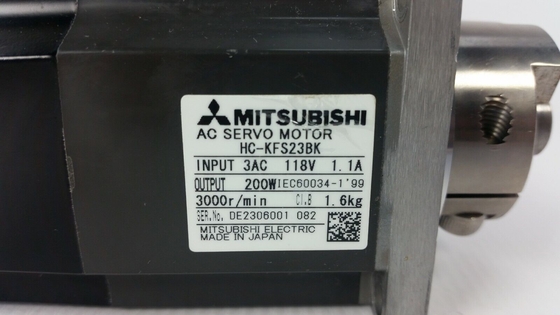

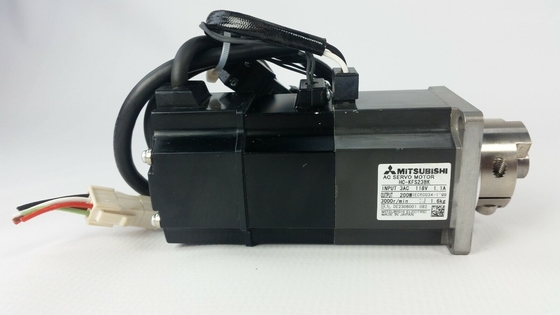

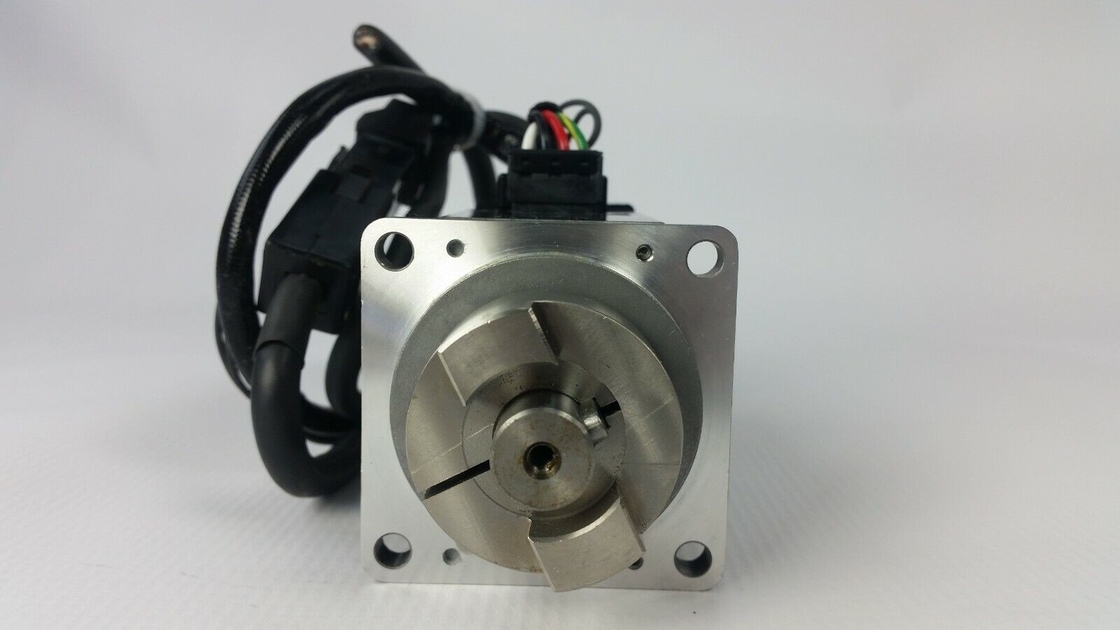

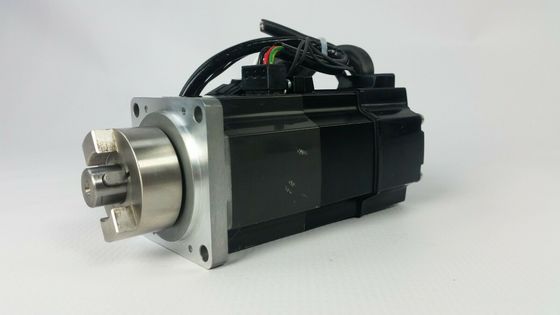

سرو موتور AC میتسوبیشی HC-KFS23BK 3 فاز 3000 دور در دقیقه 200 وات 118 ولت جدید

میتسوبیشی HC-KFS23BK (HCKFS23BK) سروو موتور سری HC Melservo با ترمز و کلید است.سرعت نامی سروو موتور 3000 دور در دقیقه است، اما مجاز است به طور مداوم در 4500 دور در دقیقه کار کند و حتی بیشتر از آن، ممکن است سرعت آن 5175 دور در دقیقه باشد.جریان 1.1 آمپر است که حداکثر ممکن است 3.4 آمپر باشد.سروو موتور HC-KFS23BK دارای گشتاور 0.64 (N xm) 90.6 (oz x in) است.سپس ممکن است گشتاور به 1.9 (N xm) 269.0 (oz x in) افزایش یابد.ممان اینرسی 0.310 J (10^-4kg xm^2) 1.695 J (oz x in^2) است.

چهار آمپلی فایر مناسب برای سروو موتور HC-KFS23BK با کلید ترمز وجود دارد.اینها تقویت کننده های قابل اجرا هستند: MR-J2S-20A، MR-J2S-20B، MR-J2S-20CP، و MR-J2S-20CL.سروو موتور ممکن است با اتصال رمزگذار به پورت CN2 به تقویت کننده متصل شود.همچنین سروو موتور ممکن است با اتصال به سه ترمینال پیچی، پایانه های U، V و W به منبع تغذیه تقویت کننده متصل شود.سروو موتور HC-KFS23BK یک موتور اینرسی کم است که ظرفیت کمی دارد.کاربردها، مکانیسم‌ها و دستگاه‌های زیادی برای سروو موتور وجود دارد.

سروو موتور HC-KFS23BK با ترمز و کلید دارای امتیاز IP55 است.این بیشتر سروو موتور را از گرد و غبار محافظت می کند که ممکن است به آن آسیب برساند.همچنین از جهش آب بر روی آن توسط یک لوله محافظت می کرد.

سری موتور: اینرسی متوسط، توان متوسط.
توان خروجی نامی: 7.0 کیلووات
سرعت نامی: 2000r/min
ترمز آوردن یا نه: با.
کلید شفت: (شیار باز).
سطح حفاظت: IP65 (IP67).
ویژگی ها: اینرسی متوسط ​​از سرعت کم به سرعت بالا سه حالت برای انتخاب، مناسب برای برنامه های مختلف HC-KFS23BK کاتالوگ PDF کاتالوگ HC-KFS23BK برگه داده PDF.
نمونه های کاربردی: ماشین آلات انتقال، ربات ها، پلت فرم کار XY HC-KFS23BK
رمزگذار با وضوح بالا 131072p/rev (17 بیت).
رمزگذار با وضوح بالا عملکرد عالی و پایداری را در سرعت کم تضمین می کند.


تمام ابعاد موتور مانند قبل است و همه با سیم کشی سازگار هستند.
سری سروو موتور: اینرسی کم، متوسط ​​/ توان بالا.
توان خروجی: 5.0 کیلووات
سرعت نامی: 3000r/min صفحه داده HC-KFS23BK کاتالوگ PDF کاتالوگ HC-KFS23BK برگه داده PDF.
ترمز الکترومغناطیسی: خیر
مشخصات انتهای شفت: استاندارد (محور مستقیم).
ویژگی ها: اینرسی کم برای موقعیت های عملیاتی با سرعت بالا / شتاب و کاهش سرعت.
سطح IP: IP67.
مثال کاربردی:
1، ماشین آلات پردازش مواد غذایی.
2، دستگاه چاپ.
3، دستگاه قالب گیری تزریقی (11KW، 15KW).
4، دستگاه پرس بزرگ (11KW، 15KW).
سطح حفاظت سروو موتور سری HF-SP/HF-JP IP67 (به جز قسمت شفت) است.


اینرسی کم سروو موتور قدرت (0.5kW ~ 9kW)، حداکثر سرعت: 6000r/min (سرعت نامی: 3000r/min)
مناسب برای موقعیت یابی فرکانس بالا و عملیات شتاب / کاهش سرعت، به ویژه برای ماشین های پردازش مواد غذایی و ماشین های چاپ.
اینرسی کم، قدرت بالا، بدون سروو موتور فن خنک کننده (11 کیلووات و 15 کیلووات)، حداکثر سرعت: 3000r/min (سرعت نامی: 1500r/min).

ساختار موتور به دلیل اتخاذ طراحی فن غیر خنک کننده فشرده تر است و اتصال با استفاده از کانکتور منبع تغذیه کاهش می یابد.
(در مقایسه با سروو موتور سری HF-LP با همان قدرت، حجم حدود 46٪ کاهش می یابد و وزن آن حدود 34٪ ​​کاهش می یابد.
مناسب برای موقعیت یابی فرکانس بالا و عملیات شتاب / کاهش سرعت، به ویژه برای ماشین های قالب گیری تزریقی و پرس های بزرگ.


حداکثر سرعت HF-JP703 (4) /903 (4): 5000r/min.سری موتور: اینرسی کم، ظرفیت کم.
با استفاده از یک رمزگذار سریالی مطلق / افزایشی صفحه داده HC-KFS23BK کاتالوگ PDF صفحه داده HC-KFS23BK PDF.
توان خروجی نامی: 0.4 کیلووات
سرعت نامی: 3000 دور در دقیقه
با ترمز: بدون.
انتهای شفت: شفت مستقیم.
سروو موتور AC و موتور سروو DC بدون جاروبک در عملکرد شما تفاوت دارند: سروو AC بهتر است، زیرا یک کنترل موج سینوسی، موج‌دار گشتاور کوچک است.
سروو DC یک موج ذوزنقه ای است.سروو DC ساده و ارزان است.
